液タブ修理も行っているイーハンズです。
先日、Wacom製 液タブ(DTH-W1300)の「充電ができない」症状のDCジャック修理を行いました。
Cintiq Companion「充電できない」
![Wacom 液タブ](https://www.e-handsjp.com/blog/wp-content/uploads/2019/09/S__26845200.jpg)
液タブが充電できないとご相談いただいた液タブ修理です。
いつの間にか、充電されなくなっておりバッテリーでしか起動できないようになっていた。バッテリーが切れてからは「電源が入らない」状態になってしまったwacomの液タブ(液晶タブレット)のCintiq Companion DTH-W1300です。
どこにも液タブ修理のお店がなく、お困りになっていたとのことです。
充電部(DCジャック)の不良
以前より充電に問題があり、充電するときとしない時があったとのことです。
手で押さえると充電(接触不良)
![WACOM 充電](https://www.e-handsjp.com/blog/wp-content/uploads/2020/01/S__31768586.jpg)
Cintiq Companionの充電アダプターの部分を手で押さえると充電できることが判明しました。
しかし、手を離すと充電が切れるため、充電部(DCジャック)かアダプターのどちらかに問題があると考えられます。
充電アダプターを確認
![WACOM ACアダプター](https://www.e-handsjp.com/blog/wp-content/uploads/2020/01/S__31768591.jpg)
過去にもよく店頭に「充電できない」「電源が入らない」と液タブ修理のご相談いただいていますが、かなりの頻度で「ACアダプター」の故障だったことがあります。
アダプタ先端を確認
![WACOM ACプラグ](https://www.e-handsjp.com/blog/wp-content/uploads/2020/01/S__31768590.jpg)
ACアダプターに問題がある場合、アダプタ先端に曲がりがあることがあります。
今回のACアダプタにゆがみや曲がりはなく、出力も正しい電気が来ておりました。

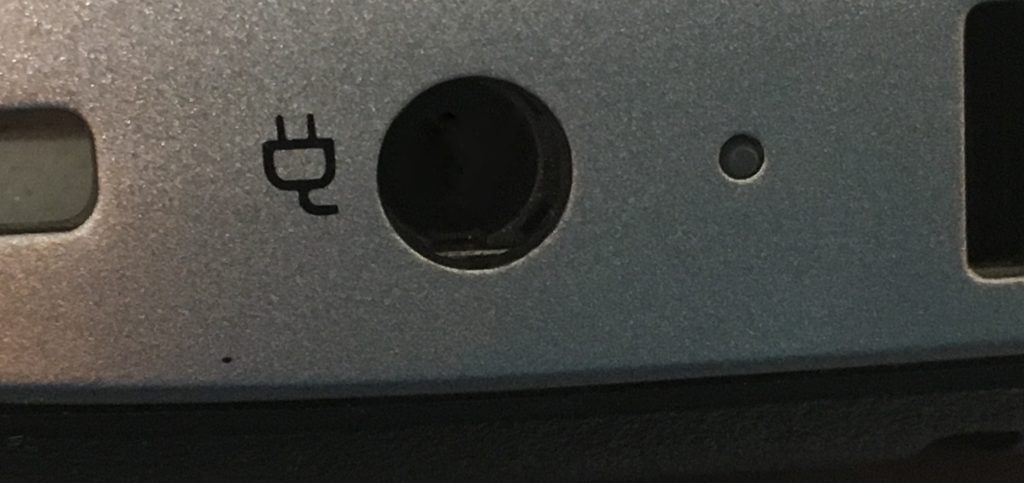

DCジャック故障
![WACOM DCジャック](https://www.e-handsjp.com/blog/wp-content/uploads/2020/01/S__31768589.jpg)
今回の液タブ修理は本体のDCジャック(充電の差込口)の故障が原因でした。
DCジャックが故障しているため、液タブを分解して基板からDCジャックを交換する必要があります。
![WACOM DCジャック部品](https://www.e-handsjp.com/blog/wp-content/uploads/2019/09/S__28221452-1.jpg)
幸い当店では、このwacom液タブのDCジャックはストックがありますので、さっそく交換をします。
液タブの分解
次ページでは、液タブを分解して「DCジャック」を交換します。
