iiyama STYLE-15HP034-C-EEのDCジャック修理

STYLE-15HP034-C-EE

iiyama STYLE-15HP034-C-EEのDCジャック修理を行いました。

DCジャックの中の棒（ピン）が折れてしまい、通電も充電も出来ないと言う症状です。

DCジャックが破損している為、全く通電しておりません。

充電も出来ないため、電池切れになり電源が入らない状態です。

DCジャック修理方法

DCジャックが破損している為、パソコンを分解します。

本体裏側のネジをすべて外し、キーボードも外します。キーボードを外したら、ケーブル類も外します。

キーボード側のケーブル類も外したら、サイド裏側からカバーを外します。

カバーを外すとマザーボードが確認出来ます。

STYLE-15HP034-C-EEのDCは基板直付け

STYLE-15HP034-C-EEのDCジャックはマザーボード基板に直接付いているタイプです。

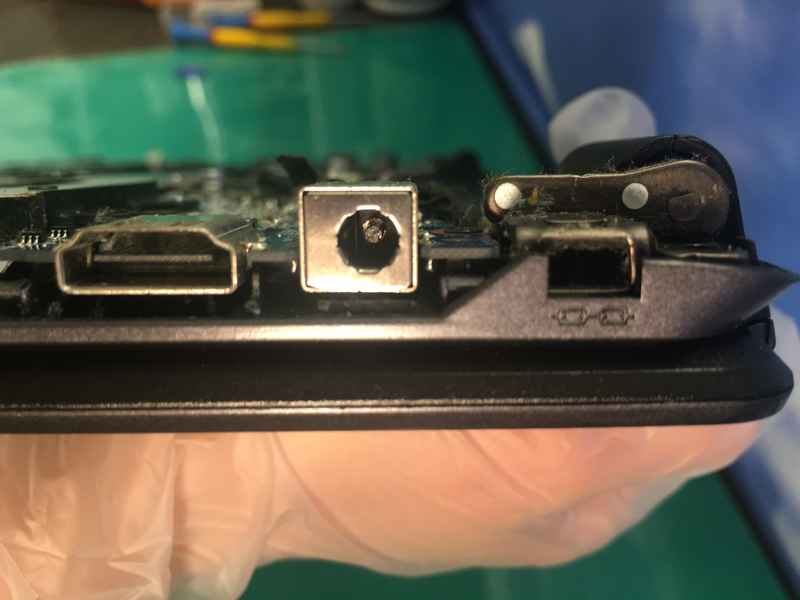

DCジャック内部を見てみるとやはりピンが折れてしまっております。

ピンが折れてしまっている為、マザーボードからDCジャックを取り外しDCジャック交換をする必要があります。

マザーボードからDCジャックを外し交換します。交換が完了したら、元通りに組み立てて修理完了です。

iiyamaのDCジャック修理なら

iiyamaのDCジャック修理なら、お気軽にイーハンズへご相談ください。迅速低価格で対応致します。
